板式换热器板片

  • 产品名称: 板式换热器板片
  • 产品分类: 板式换热器板片
  • 公司名称: 淄博泰勒换热设备股份有限公司
  • 添加时间: 20/04/13
  • 分    享:
  • 二 维 码:

    手机浏览

    更方便

产品详情
询盘

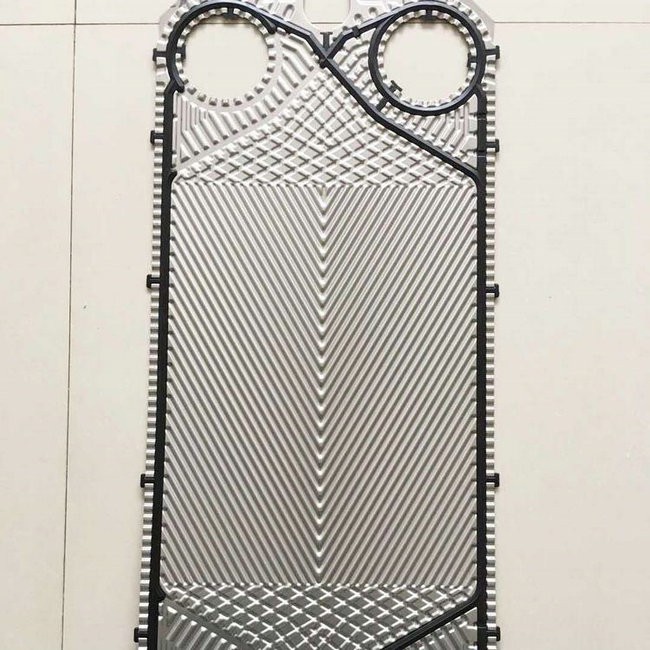

  板式换热器板片是专门用于板式换热器中用来隔离介质和进行热交换的板片,是板式换热器的重要组成部分。它的主要材质有不锈钢,钛及钛钯,20Cr,18Ni,6Mo,合金,铜等。
  每张板片包含两个部件:
  金属板:为压制有波纹、密封槽和角孔的金属薄板,是重要的传热元件。波纹不仅可强化传热,而且可以增加薄板的和刚性,从而提高板式换热器的承压能力,并由于促使液体呈湍流状态,故可减轻沉淀物或污垢的形成,起到一定的“自洁”作用。
  密封垫片:安装在沿板片周边的垫圈槽内,密封板片之间的周边,防止流体向外泄漏,并按设计要求,密封一部分角孔,使冷、热液体按各自的流道流动。

  板式换热器板片的质量好坏影响到板式换热器的整体性能和工作状况。每张板片包含两个部件:
  金属板:为压制有波纹、密封槽和角孔的金属薄板,是重要的传热元件。波纹不仅可强化传热,而且可以增加薄板的和刚性,从而提高板式换热器的承压能力,并由于促使液体呈湍流状态,故可减轻沉淀物或污垢的形成,起到一定的“自洁”作用。
  密封垫片:安装在沿板片周边的垫圈槽内,密封板片之间的周边,防止流体向外泄漏,并按设计要求,密封一部分角孔,使冷、热液体按各自的流道流动。

  密封原理:
  在波纹板片上粘有密封垫,密封垫设计成双道密封结构,并具有信号孔。当介质如从第一道密封泄漏时,可从信号孔泄出,便能及早发现问题加以解决,不会造成两种介质的混合。密封垫根据不同的介质和操作温度选用不同的胶种。
  它具有合理的分流区
  均匀分布流速,去除了流速死区,从而避免了因污垢堆积而产生的腐蚀,同时又提高了板片换热面积的利用率。
  两种流体完全逆向流动,大大提高了换热效率。
  同种流体进、出口平行配管,简化了工程安装。
  单一板片,简化了维修。
