板式换热器是由一系列具有一定波纹形状的金属片叠装而成的一种高效换热器,各种板片之间形成薄矩形通道,通过板片进行热量交换,热交换的理想设备,具有换热效率高,热损失小,结构紧凑轻巧,占地面积小,应用广泛,使用寿命长等特点,在相同压力损失情况下,其传热系数比管式换热器高3到5倍,占地面积为管式换热器的三分之一,热回收率可高达90%以上

板式换热器厂家认准淄博泰勒换热设备股份有限公司,本产品作用广泛,换热面积大,本公司免费提供产品作用,安装,结构等知识。厂家直销,提供批发价格。广泛应用于冶金、矿山、石油、化工、电力、医药、食品、化纤、轻纺、造纸、船舶等行业。公司具有20多年生产的换热器的历史,是山东高新技术企业、我国生产换热器产品的骨干企业。我公司占地面积6万㎡,建筑面积1万2千㎡,技术力量雄厚,工艺装备精良,检测手段齐全,并拥有四柱下拉式5000t油压机和2台4000t专用压力机及配套生产设备,具有较强的生产能力。本厂研制和开发的BR型换热器产品已达10个系列、各种规格......

20 +

生产换热器的丰富经验

10 +

研制和开发的BR型换热器产品系列

60000 +

我公司占地面积达到

    板式换热器的工作原理
      通过工作原理我们就能够知道板式换热器是怎么工作的,工作原理中就能够直观体现,为了便于大家对它的使用,那么它的工作原理是什么?以下就是详细介绍:
      1、板片之间有一定的间隔,并用密封垫片进行密封,防泄露的同时还能将流体引导至各自通道。用框架以及夹紧螺栓重叠压紧而成,垫片周围都会汇集管以及分配管,可以将冷热介质分开进入两侧流道,在经过一张张板片进行热交换。
      2、工作原理是通过传热机理进行的,根据热力学定律,热量总是由高温物体自发地传向低温物体。温度不同的两种流体在壁面分开的空间里流动,通过壁面导热和流体在壁表面形成对流,促使两种流体间进行换热。在相同的流动阻力和泵功率消耗情况下,其传热系数比管壳式换热器要高出三倍左右,是合理利用有效资源、节约及开发新能源的关键、高效、新型设备。
      3、当两种流体存在温度差时,就必然有热量进行传递,两种存在温度差的流体在受迫对流传热过程中,由于换热板片是带有一定波纹形状的金属片,表面采用瓦愣波结构优化设计,使其热交换率达到92%以上,各板片间形成薄矩形通道,即使流体流速在雷诺准数值以下,流体在板片之间的运动亦呈三维运动,促使流体形成剧烈紊动,减少边界层热阻,强化传热效率。
      所以说,我们可以通过对板式换热器的工作原理,来加强对它的印象,我们通过知道了它们的工作原理之后,就能够提高一下工作效率。
    板式换热器的安装
      想要使板式换热器充分发挥出好的使用效果,要在使用之前的安装时多下功夫,安装工作做的得当,才能保证设备日后的顺利使用。它的正确的安装方式是一定需要的。
      1、基础验收:在安装换热器之前,检查基础表面概况,平面位置,形状和尺寸以及预留孔是否符合实际要求,以及地脚螺栓的位置是否正确,螺帽和垫圈是否齐全,观察螺纹情况是否良好;放置垫铁的基础表面是否平整等。
      2、开箱检查设备。
      3、按照安装图给定的设备安装尺寸,制作基础平台,并布置地脚螺栓;
      4、移动、运送时,避免剧烈碰撞和损坏板片;
      5、安装前检查并清理管路杂物,以防杂物进入内堵塞流道;对应连接管路,并在靠近换热器的管路上安装温度计和压力表,便于检视换热器的运行情况;
      6、安放垫铁:在安装之前在基础上安放垫铁,为使两者能很好的接触,安放之处需要铲平。
      7、检查夹紧螺柱,如有松动,拧紧并缩小两压紧板间平行度偏差;
      8、除工艺上有特殊要求,一般先开启需要加热或冷却侧冷介质的阀门,待其流动正常后缓慢开启热源或冷源侧介质的阀门;
      9、根据进出口温度和压力数据,将相关阀门开启动适当位置,保持稳定工作状态;
      10、正常使用中,应经常记录温度和压力状态参数,检查设备工作状况;经常检查密封位置,观察是否有渗漏并采取卸压、夹紧等措施;
      11、使用有腐蚀性、易燃的介质,建议在板片束两侧加薄铁皮保护装置;
      12、板片清洗可用水冲或化学清洗剂,应使用软刷子。
      13、找平找正:安装之后,用水平仪对换热器找平,可使各接管都能在不受力的情况下连接管道。
      如何有效的安装板式换热器,对于使用来说,安装显得更加重要。因此,在安装的时候要多加注意,尽可能由专业的人员来操作,这样不仅能正确安装,也能避免对设备造成损坏。
    板式换热器结构示意图
      换热的过程中,板式换热器提供了较充足的热量,一些像暖气之类的供暖设备需要换热器的换热作用达到预期效果,可从它的结构中分析出它的高效能:
    板式换热器结构示意图
      1、壳体多为圆筒形,内部装有管束,管束两端固定在管板上。进行换热的冷热两种流体是在管内流动的管程流体和在管外流动的壳程流体。在壳体内安装若干挡板。换热管在管板上可按等边三角形或正方形排列。

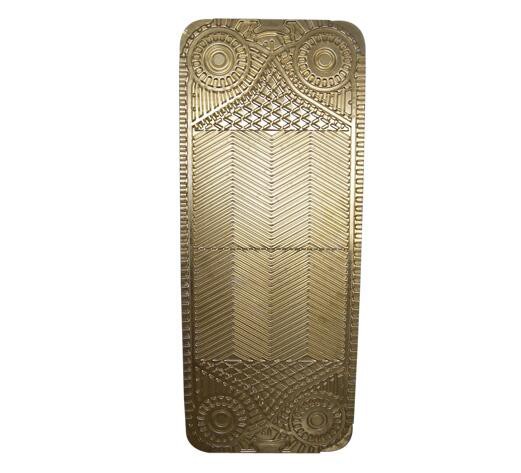

      2、板片由各种材料的制成的薄板用各种不同形式的磨具压成形状各异的波纹,并在板片的四个角上开有角孔,用于介质的流道。板片的周边及角孔处用橡胶垫片加以密封。
      3、框架由固定压紧板、活动压紧板、上下导杆和夹紧螺栓等构成。
      4、内部两端有两个分水装置,它能使很好地让自来水注入筒体,并且可以把冷热水均匀分开,同时又把热水推出筒体,使之达到使用效果。
      板式换热器的结构对后期的维护,提高换热效率等有帮助,使用之前,对它的结构做好充分了解,更好地使用设备,提高它的换热功能。
    板式换热器在污水处理行业的应用
      板式换热器一般都是使用在一些需要换热的场所之中,它涉及到的范围还是很广的,污水处理行业中,其应用确实是比较广,具体它应该是怎么应用的?下面我们来介绍。
      1、在满足板式换热器零杂质出水要求的同时,还可加装传感器,如果设备出口管路上的压力较大,测试值达到规定要求,可利用水源对内部进行循环清洗,避免不能工作。但是这种清洗只能清洗内部表面的结垢,不能冲洗大面积的污垢和一些纤维混合物等。
      2、管式热交换器,不需要拆洗,它的内部结构比较宽松,它的间距大,不需要拆卸就可以清洗,清洗效果同样适用,但这种热交换器不适合在较小的空间使用,而且投资较大,能耗较高。在普通工业中没有必要采用这种设备。
      3、污水板式换热器能减少水源中的杂质和结垢,减少周期清洗,从而降低成本。如在一些大型工艺中建议扩大流道和面积,可以更有效地防止堵塞现象发生。而且因为是由板片组成,所以不需要太大的加工改装,选择特定的型号就可以安装适用。可根据不同的材料应用不同的工艺基础,提高耐高温、抗腐蚀性能。
      综上所述,以上这些就是板式换热器在污水处理行业的一些应用介绍,在污水处理行业其应用还是比较广的,这一点,大家在应用的时候一定要注意。

本产品许多冲压有波纹薄板按一定间隔,四周通过垫片密封,并用框架和压紧螺旋重叠压紧而成
板片和垫片的四个角孔形成了流体的分配管和汇集管,同时又合理地将冷热流体分开
传热系数高,对数平均温差大,末端温差小。占地面积小,容易改变换热面积或流程组合
重量轻,价格低,制作方便,容易清洗,热损失小,容量较小,不易结垢
